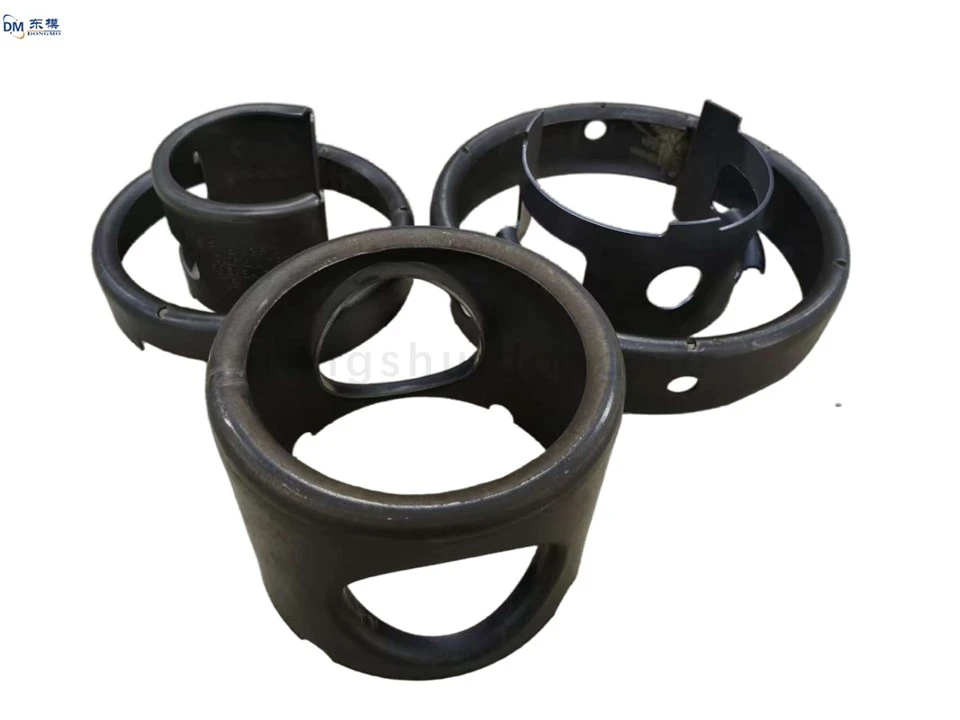

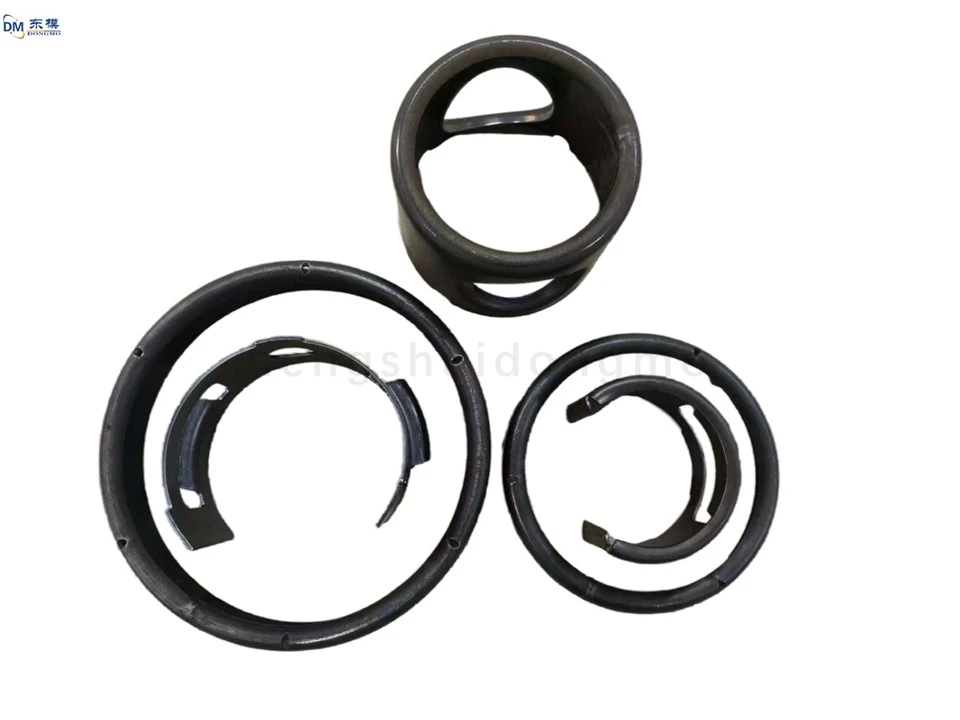

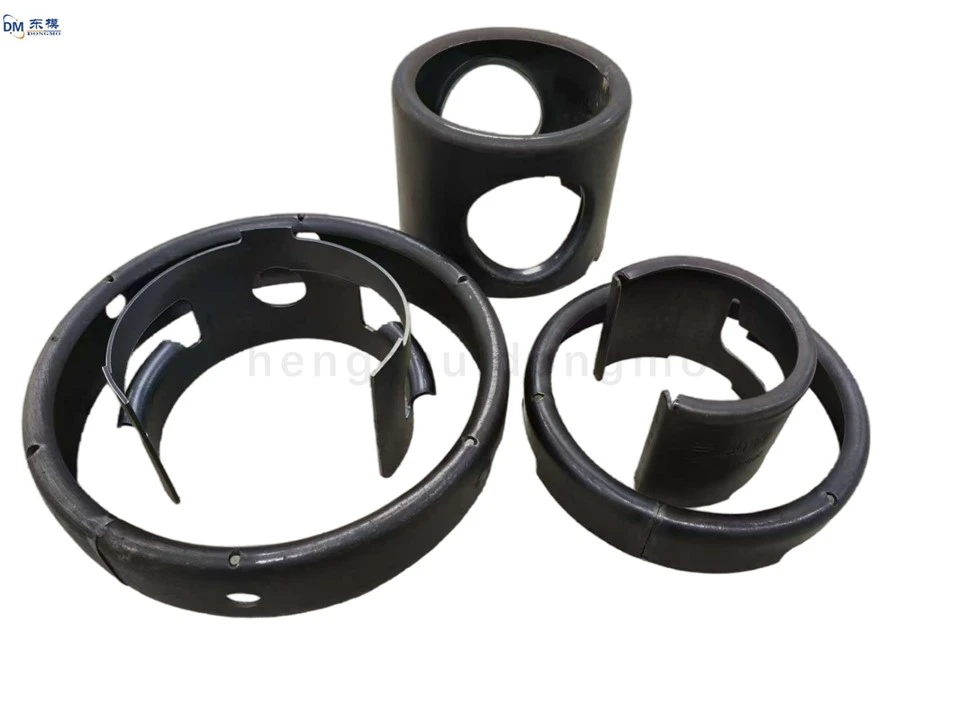

قالب ختم معدني لأسطوانة غاز البترول المسال، مقبض، قاعدة، أجزاء ختم الأسطوانة

I. المكونات الأساسية لقوالب الختم: نظام ربط القالب المزدوج-.

من منظور الإطار الأساسي، يتكون قالب الختم الكامل بشكل أساسي من جزأين: القالب العلوي والقالب السفلي. يعمل هذان الجزءان معًا بدقة للتحكم في التشوه البلاستيكي للمادة. يشتمل القالب العلوي عادةً على مكونات رئيسية مثل قاعدة القالب، وجهاز القص، والقالب، وأعمدة التوجيه. قاعدة القالب، كقاعدة داعمة، عادة ما تكون مصنوعة من سبائك فولاذية عالية القوة- لضمان الثبات تحت الصدمات المتكررة. جهاز القص مسؤول عن قطع الصفائح المعدنية وفقًا لخطوط محددة مسبقًا؛ وتؤثر حدته ومتانته على جودة المقطع العرضي-. القالب يحمل وظيفة نقل الضغط، مما يضمن أن يتم الضغط على المادة بالتساوي وتحقيق التشوه المتوقع. تجدر الإشارة بشكل خاص إلى تصميم أعمدة التوجيه-التي تعمل مثل "قضبان التوجيه"، مما يحد من مسار حركة القوالب العلوية والسفلية ويضمن تحديد موضع دقيق لكل إجراء ختم.

وفي المقابل، يتميز القالب السفلي أيضًا بخصائص هيكلية: تصميم ثلاثي-في-واحد يتكون من قاعدة القالب وأعمدة التوجيه والقالب. فهو لا يتولى مهمة التشغيل المتزامن مع القالب العلوي فحسب، بل يحتاج أيضًا إلى التعامل بشكل مستقل مع قوى التفاعل من المادة. على سبيل المثال، في تطبيق اللكمات المركبة للتقطيع والتثقيب، تعمل الفتحة المربعة الموجودة في وسط القالب المقعر كحافة قطع، وتعمل جنبًا إلى جنب مع عملية الإخراج للوحة التجريد الداخلية لفصل المنتجات النهائية عن الخردة بكفاءة. تعد آلية التوازن الديناميكي هذه بين القوالب العلوية والسفلية هي الأساس للتشكيل المعقد في قوالب الختم.

ثانيا. التأثير التآزري للأنظمة المساعدة بالإضافة إلى الهيكل الرئيسي، تعمل سلسلة من الأجهزة المساعدة المتطورة على تعزيز حدود أداء القالب. بأخذ غلاف التوجيه كمثال، فإن هيكله المتداخل خارج عمود التوجيه يقلل بشكل فعال من فقدان الاحتكاك ويطيل عمر المعدات؛ يعمل دبوس الحد مثل "حارس الأمان"، مما يحد بشكل صارم من نطاق الحركة لمنع تلف القالب بسبب الحمل الزائد. يوضح التطبيق المبتكر للتجميع الزنبركي حكمة التصميم الهندسي-مع توفير حماية عازلة، ويمكنه أيضًا دفع لوحة التجريد لإعادة الضبط بسرعة، مما يجعل الدورة بأكملها أكثر سلاسة.

في سيناريوهات التصنيع-المتطورة، يمكننا أيضًا رؤية تكامل العناصر الأكثر ذكاءً. على سبيل المثال، يتم تجهيز بعض القوالب المتقدمة بأنظمة مراقبة أجهزة الاستشعار لتوفير تعليقات بيانات الضغط في الوقت الحقيقي-؛ أو يستخدمون أجهزة طرد هوائية/هيدروليكية لأتمتة عملية إزالة قطع العمل ذات الأشكال غير المنتظمة. في حين أن هذه التحسينات لا تغير البنية الأساسية، إلا أنها تعزز بشكل كبير قدرة المعدات على التكيف وموثوقيتها.

ثالثا. الاقتران الوظيفي ومظهر القيمة لكل مكون تكشف نظرة فاحصة على كل التفاصيل أن ما يسمى "البنية البسيطة" -يخفي في الواقع تعقيدات مخفية. خذ قالب تقطيع شائع كمثال: خلف المنتج المستطيل الذي يبدو عاديًا، يكمن النظر في التصميم الدقيق لمركب التقطيع والتثقيب بدون حواف مشطوفة حول محيطه؛ إن تكوين الثقوب المستديرة الصغيرة الثلاثة في المنتصف هو نتيجة للتعاون الدقيق بين أداة ثقب القاذف وحافة القطع المقابلة. والأكثر دقة هو وجود مفتاح الاحتفاظ-هذا الجزء الصغير الذي يتم التغاضي عنه بسهولة يمنع المثقاب من القفز من القالب بسبب الاهتزاز، وبالتالي تجنب حوادث السلامة.

يتخلل هذا الاقتران الوظيفي من المستويات الكلية إلى المستويات الدقيقة عملية تصميم القالب بأكملها. سواء كانت وظيفة المعايرة المسبقة- للوحة التوجيه التي تضمن دخول المادة إلى منطقة العمل بشكل مستقيم، أو -العمل في الاتجاهين للوحة التجريد (كلاهما إخراج المنتج النهائي والضغط على المنطقة المراد معالجتها)، فكلاهما يوضح الحقيقة: قالب الختم الممتاز ليس مجرد مجموعة من الأجزاء، ولكنه كيان عضوي حي.
